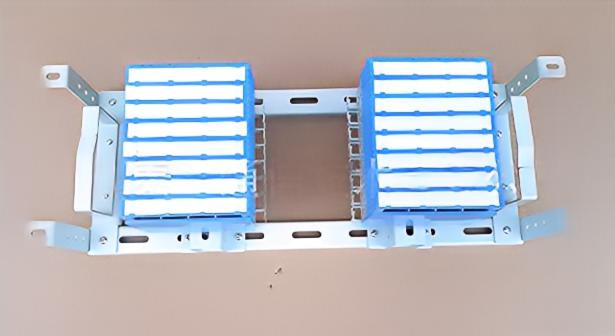

MPX 112 320 / 640 시스템 디지털 분배 프레임 MPX286 120 오옴 ROHS 승인

MPX 112 320 시스템 640 시스템 디지털 배포 프레임 120 오름

주요 사양/특별기록/기술정보:

AS-DDF-MK16 unit is used for the distribution and transfer of digital signals between digital re-use equipments and digital distribution frame is used for the distribution and transfer of digital signals between digital re-use equipments and programme controlled switching systems, 디지털 재사용 장비들 중에서도.

1, 개방형 구조, 프레임의 표면은 정적 전기에 의해 epoxy 플라스틱으로 분사됩니다, 강한 접착력, 모양이 좋고 색상이 온화합니다. 유통 공간은 넓습니다.모양이 좋고 배선도 깔끔해대용량, 편리한 설치, 유연한 배치 및 모듈화된 구조

2작업 속도: 2Mb/s

3, 성능 저항: 120Ω (평형)

4, 짚 끝장 사이의 중간 저항: 표준 검사 조건에서 중간 짚 사이 7m 오hm을 초과하지 않습니다.

5횡성음파 비율: ≥60dB ((50kHz~3.1MHz)

6, 단열 손실: ≤0.4dB ((50kHz~3.1MHz);

7역파 손실: ≥18dB ((50kHz~3.1MHz);

8, 중간 저항: (AC) / 1분 뚫림이나 활이 없습니다.

a. 표준 검사 조건에서 ≥500V (();

b. ≥500V ((고저온 이후)

c. ≥250V (습기 후)

9고전압 보호 바닥과 프레임 사이의 단열 저항: (500V ((DC)

a. 표준 검사 조건에서 ≥1×103 MΩ (();

b. ≥1×102 MΩ ((고저온의 후)

c. ≥1×20 MΩ ((습기 후)

10철수력:

a. ≥ 24 일0.4)

b. ≥ 38 (dia)0.5)

c. ≥ 52d0.6)

d. ≥ 96 (dia)0.8)

11, 수명:200번

r프로그램 제어 스위치 시스템, 그리고 디지털 재사용 장비들 사이에서 환경 상태: -40°C; 상대 습도 <85% (+30°C) ; 대기 압력:70~106Kpa

* 재료: 스테인리스 스틸과 컵럼, 닉을 덮은 컵럼 금화

* 항 화상 성능: PBT (UL94V-0) 또는 항 화상 ABS (UL94V-0); GB/T 5169.7-1985 표준을 달성한 연화성;

* 구조 특징: 모듈화 설계를 채택하고, 우아한 외관과 높은 내구성의 특징을 가지고;

* 끌어내기 힘: 틴 브롱스 및 은 접착 (20-40 인치), 끌어내기 힘 25N 미만

* 짚 끝장 사이의 중간 저항: 표준 검사 조건에서 중간 짚 사이에 7m 오hm 이상;

* 중간 저항: 표준 검사 조건에서 3m ohm를 초과하지 않습니다.

* 성능 임피던스:120Ω (평형)

* 작업 속도: 2Mb/s

단열 저항:1000MΩ/500V (DC)

* 전압 저항: 1KV (DC) 아래 1분 동안 고장 또는 활이 없습니다.

* 교신 비율:≥60dB ((50KHz-210MHz)

* 플러그인 손실:≤0.4dB (50KHz-210MHz)

* 역파 손실:≥18dB (50KHz-210MHz)
